· 제 목		리튬폴리머 충전기 케이스를 가공해봤습니다.

· 작성자		김영일

· 글정보		Hit : 5148 , Vote : 405 , Date : 2012/03/12 02:37:12 , (466) 자

· 가장 많이본글 : 비트챠지 카(7천원)으로 비행기 만들기

· File1 : c_case1.jpg (63.6 KB), Download : 182

· File2 : c_case2.jpg (75.8 KB), Download : 182

오늘 아크릴가공사장님과 디자인작업을 한 끝에 생각했던 것 보다 만족스러운
샘플을 가져 올 수 있었습니다. 늦은 밤까지 성의껏 작업해주셔서 제가 미안할 정도였습니다.
레이저 컷팅장비와 CNC를 갖추고 있어서 정밀가공도 가능하다고 말씀하시던군요.

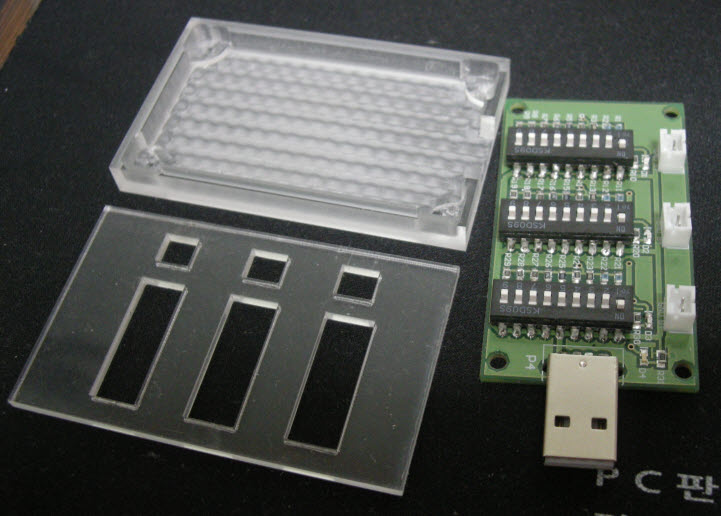

케이스 재질을 투명으로 선정해봤습니다. 상판은 레이저 컷팅으로 처리했습니다.
문자도 넣을 수있다고 하니 스티커를 따로 붙이지 않고 문양을 직접 새겨넣을까 합니다.

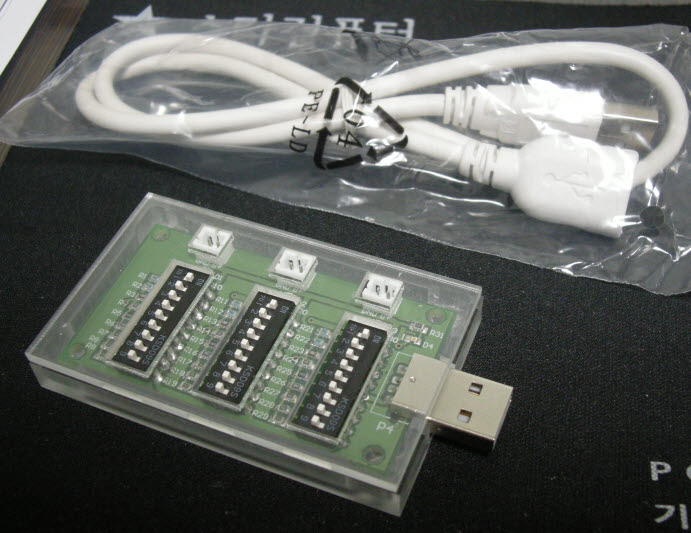

바디는 가능한 유저측에서 손이 덜 가게끔 원바디로 CNC가공처리 했습니다. 컷팅방법도 시도해봤는데
케이스와 PCB의 고정이 난제라 이 방법이 좋다고 판단했습니다.

조종기 케이스에 대해서도 조금 이야기를 나눠봤는데, 결론은 '가공은 문제될 것이 없다'였어요.
가공방법을 고려한 디자인 설계가 관건겠습니다. 생각의 폭을 한층 넓힐 수 있는 좋은 경험이었습니다.

124.50.100.148

김충현 - 2012/03/12 12:54:54 (41.5) 자

NC가공이면 하나당 단가가 보드 하나 가격보다 높을 것 같은데..
외관은 정말 좋습니다.

민경천 - 2012/03/12 14:03:59 (30) 자

가공집 사장님이 많이 싸게만 해주신다면 금상첨화 일듯 합니다.

김영일 - 2012/03/12 14:12:16 (62.5) 자

단가를 궁금해 하시네요. ^^; 원자재값은 없고 순수 공임료로 개당 오천원입니다.
개인적으로는 합당한 단가라고 생각했습니다만...

정재광 - 2012/03/12 15:24:40 (21) 자

잘 나왔네요. 상판은 접착제로 붙이는건가요?

김충현 - 2012/03/12 16:56:02 (101.5) 자

개당 5천원이면 매리트 있습니다.
그리고 혹시 모르겠습니다만 200mah이상 배터리 충전할때
충전기에서 발열이 예상된다면 뒷면 일부분은 라인상으로 천공을 해서
통풍이 가능하게 끔 하는 것이 좋을 것 같습니다.

이학종 - 2012/03/12 20:20:26 (41) 자

옴마~ 좋네요. NC가공이..
가격도 저렴하고 저도 필요한거 있으면 이용해 봐야 겠네요.

김영일 - 2012/03/12 21:05:37 (262.5) 자

개인적으로 건영아크릴 가게를 이용하실 분은 네이버까페 http://cafe.naver.com/pmmapc 를 방문해보세요.
레이저 컷팅의 경우 개인이 DXF파일을 가지고 있다면 원격으로도 작업이 수월하게 이루어 질 수 있겠습니다.
가령 기체 도면 같은...
단가는 제가 어느정도 재고부담을 가져가기로 한것도 반영이 되었고, 암시적으로나마 수익성의 기대가
담겨 있다고 봐야할껍니다. 생각컨데, 스케일 발사기체도 우리가 도면떠서 어느정도의 수량을 주문하면
서로간 합리적인 가격을 맞춰볼 수 있겠어요.
