근황.(전동써멀 글라이더 제작)
김충현  2012-06-01 19:28:18, 조회 : 8,441, 추천 : 674
방금전 오랜만에 재광님이랑 통화하곤
너무 조용하다는 말씀에 최근에 제작한 전동써멀 글라이더의 간단한 제작기를 올립니다.
마이크로도 좋지만 너무 편식하면 식상할가봐 이것저것 다 해 보는것이 제 나이 육십될때까지
쭈욱  가늘고 길게 할 수 있지 않을 까 합니다.

쳇번째 사진은 발사리브를 도면과 일치하게끔 깎아서 주익을 제작한 후의 모습입니다.
(여기까지 2주정도 걸렸습니다)

두번째 사진은 테일 부까지 제작하고 동체와 비율을 비교해보는 중입니다.
동체는 주변 동호회 회원님께서 주신 핸드런치 글라이더의 동체포드를 가져다가 약간의
개조를 거쳐서 준비한 것입니다.

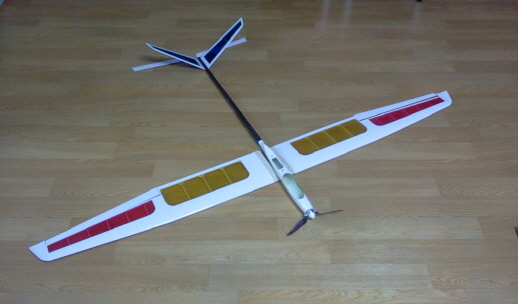

세번째 사진은 커버링을 완료한 후 입니다.

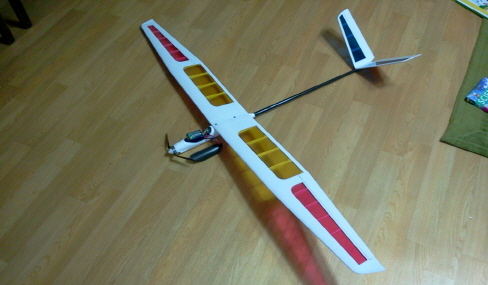

네번째는 서보 및 각종 기자재를 다 올린 후 무게중심을 맞추어 보는 중입니다.

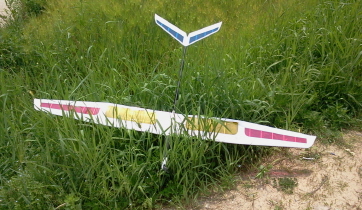

마지막 사진은 처녀비행때 찍은 것입니다.

완비중량은 한 400g 남짓 되는 것 같고 써멀글라이더의 용도 대로 한번 올려놓고
스로틀 내리고 있으면 3분 정도 활공하고 편안하게 가지고 놀 수 있는 재밋는 기체가 되었습니다.
시작에서 완성까지 2달 정도 소요된 것 같습니다. 예상한 대로 큰 탈 없이 잘날아 주는 이쁜 글라이더 입니다.

주익 : 1560mm
동체 : 950mm
완비중량 : 400g
프롭 : 9047 폴딩프롭
배터리 : 850mha, 3S
비행시간 : 20분내외


 크기변환_2012_04_10_15.26.55.jpg | 99.4 KB / 100 Download(s)     크기변환_2012_04_12_19.19.20.jpg | 102.1 KB / 97 Download(s)     크기변환_2012-05-01 22.08.55.jpg | 96.0 KB / 51 Download(s)     크기변환_2012-05-14 20.42.52.jpg | 100.1 KB / 55 Download(s)     크기변환_2012-05-19 10.50.11.jpg | 98.8 KB / 52 Download(s)


정재광
바로 올리셨네요.^^ 역시 그 실력은 여전하십니다. 여름날 그늘에 앉아 하늘 올려보며 날리는 재미가 쏠쏠하겠습니다. 왕성한 작품활동 기대합니다. 2012-06-01
21:42:26
