전장25센터 복엽기 제작 중입니다.

윤한덕	2009-11-26 05:42:15, 조회 : 6,917, 추천 : 1275

원본 새창으로 보기

원본 새창으로 보기

원본 새창으로 보기

원본 새창으로 보기

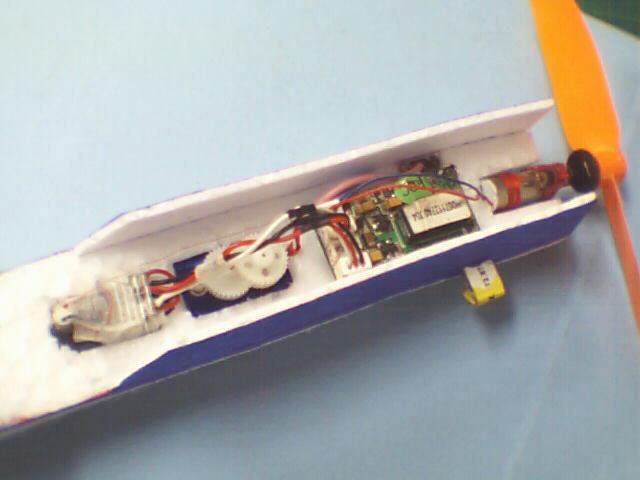

7mm 페이저 모터 4:1 감속에 4040프롭
4x8 페이저모터로 개조한 SG50(러더), 4x12모터로 개조한 SG50(엘리베이터)를 사용 3채널
웰케라 수신기(1 S 브러시 모터 변속기 내장)

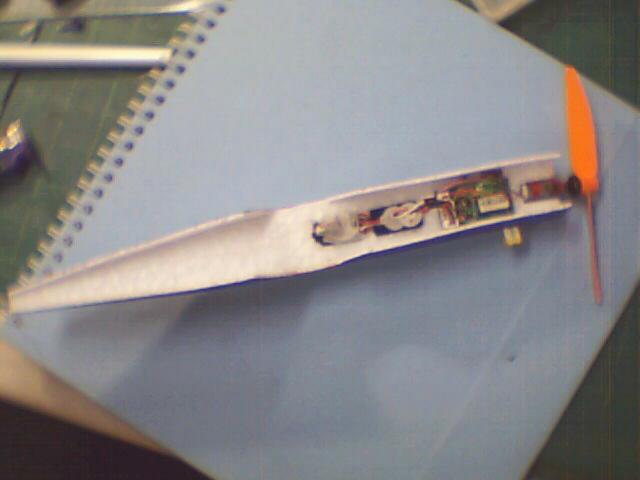

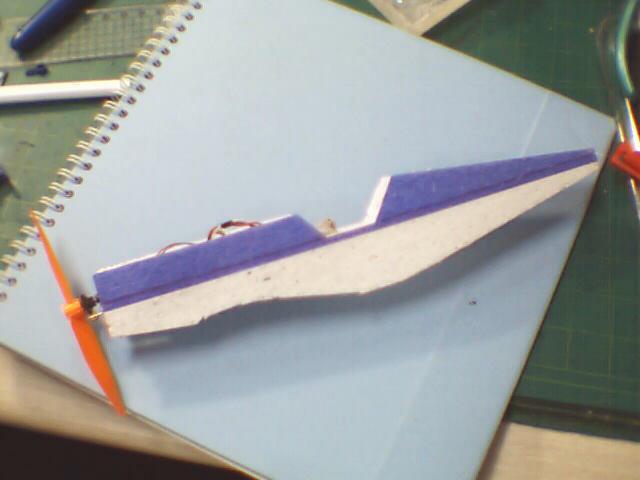

동체 : 5T EPP + 스티로폼

주익, 미익 모두 스티로폼 사용 예정입니다.

무게는 25그램이 목표인데, 현재까지 140mha 배터리 포함 21그램이네요. 조금 오버할 것 같습니다.
링키지 작업이 너무 귀찮아 더 이상 진도를 뽑지 못하고 있습니다.

힘을 주소서.

MB2.JPG | 22.6 KB / 167 Download(s)

MB3.JPG | 25.6 KB / 146 Download(s)

MB4.JPG | 21.8 KB / 68 Download(s)

MB5.JPG | 24.9 KB / 73 Download(s)

정재광

물오른 제작실력을 보여주시는군요. 완성모습이 기대됩니다.

2009-11-26
19:50:08
