27mm 캔을 사용하는 CD BL 모터로는 어느 정도 성과를 올려 조금 더 작은 캔을 이용한 CD BL 모터를 제작해 보았습니다. 캔의 크기는 외경이 24mm 로 20mm 고정자에 맞게 제작되었습니다. 고정자의 편수를 하나 줄이고 자석은 5X5X1 사이즈의 네오디뮴 12개를 사용합니다.

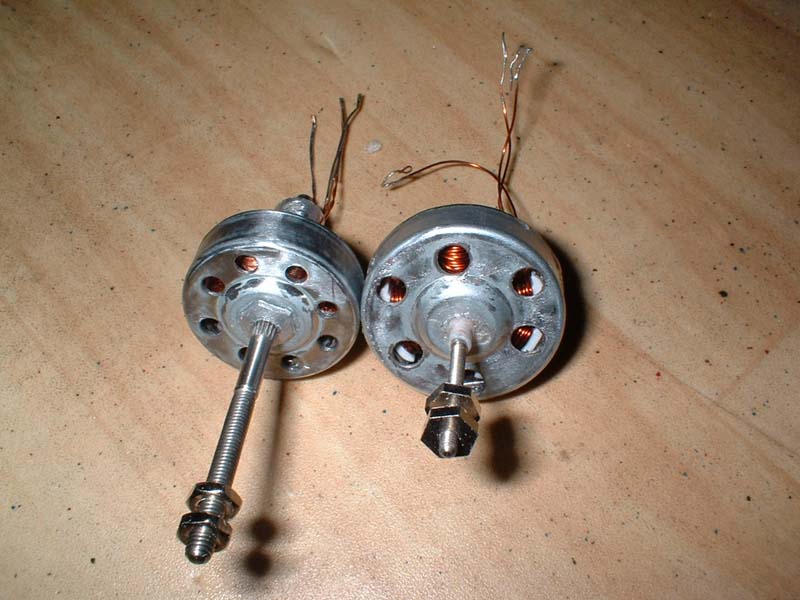

27mm 캔의 CD BL 과 크기를 비교해 보았습니다.

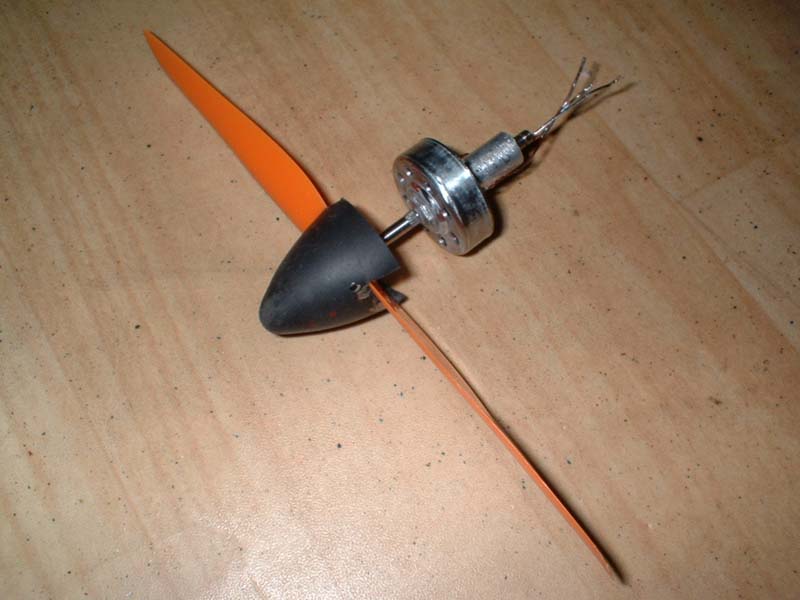

무게는 프로펠러와 스피너를 제거하고 17.4g(3mm 샤프트) 으로 27mm 캔 CD BL 모터보다 약 2g 가볍습니다.

측정 결과(E-TEK 700mAh 7.4V)

코일 사이즈(mm)턴수결선방식추력(g)소비전류(A)프로펠러(GWS)
0.2723델타1543.8EP5030
0.2723델타1974.8EP6030

효율은 27mm 캔을 사용하는 CD BL 모터가 더 좋습니다. 캔 사이즈가 24mm인 CD BL 모터는 기수가 작은 소형 기체(워버드)에 적합합니다.
