박대순님의 Piper J-3 Cub 개조기

러더 서보의 말썽으로 아직 제대로 비행을 못한 J-3 를 박대순님께서 구미에 맞게 개조하셨습니다. 박대순님, 개조 실력이 뛰어나십니다!!!^^

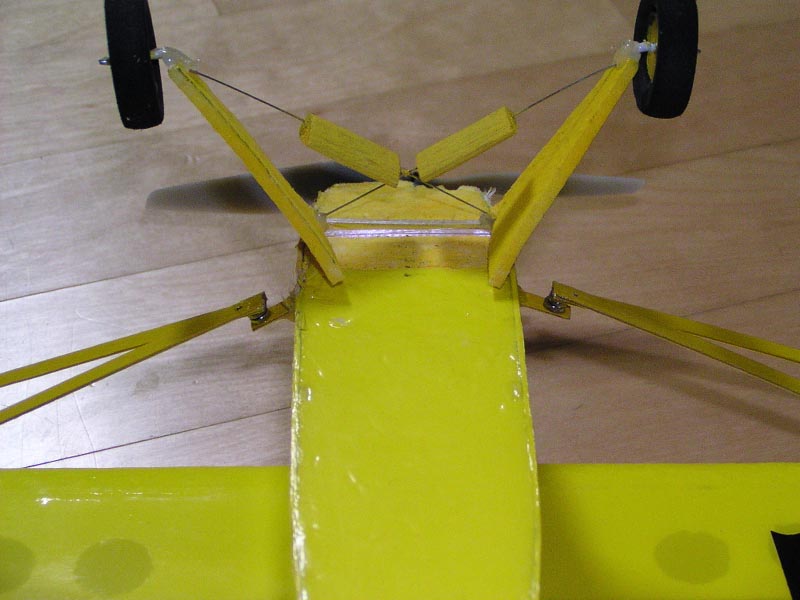

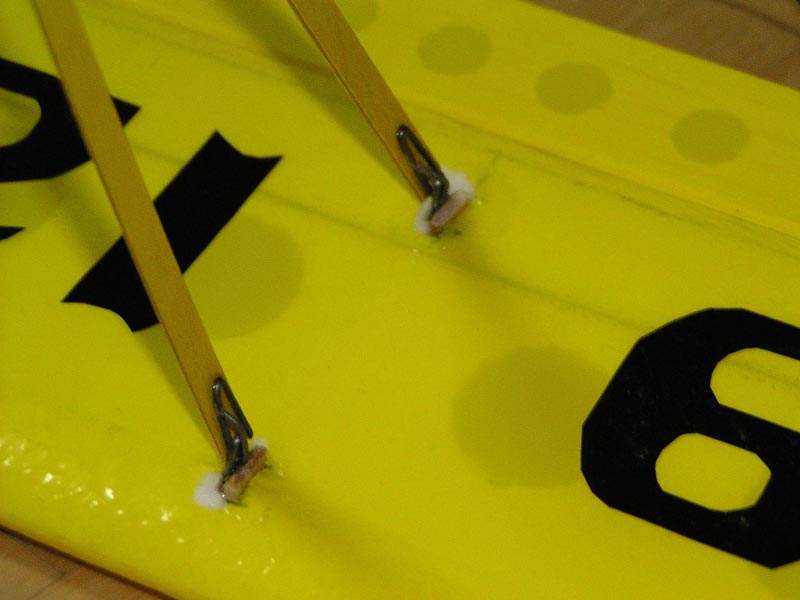

날개 쪽 지지대는 피아노선으로 탈착이 가능하도록 바꾸셨습니다. 섬세하셔라!

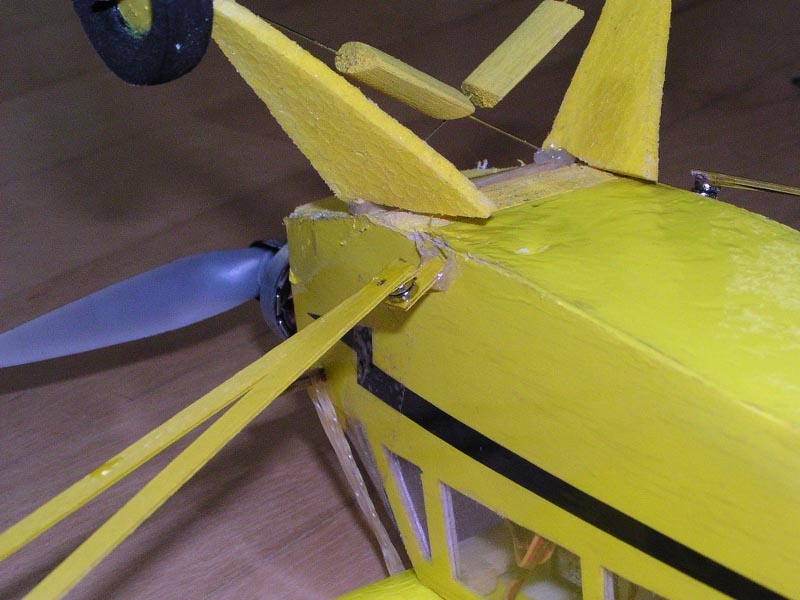

동체 쪽은 네오디뮴 자석으로 고정.


요런 모습입니다.


날개의 탈착이 쉽도록 고무줄로 고정합니다. 왠지 멜빵 바지가 생각납니다.^^

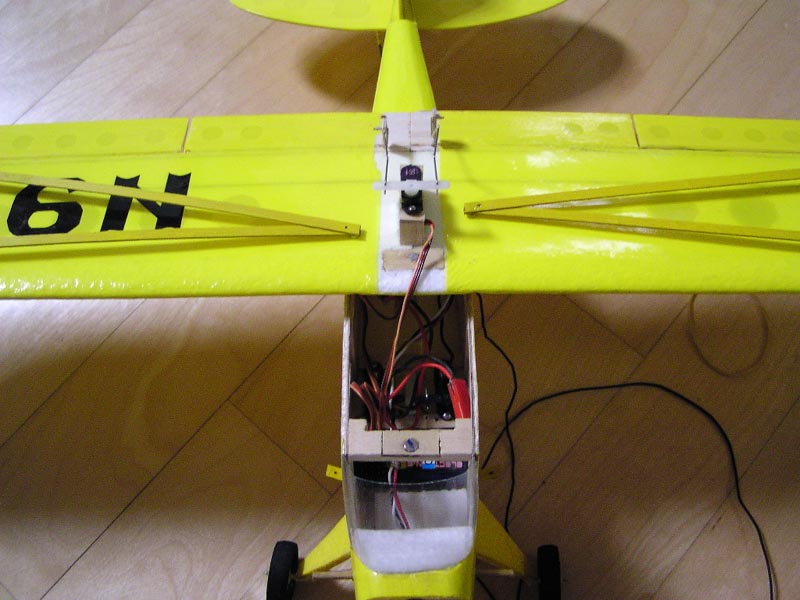

윙볼트로 연결되는 동체와 날개의 부위에는 자석을 넣어 날개의 정렬을 용이하게 합니다.

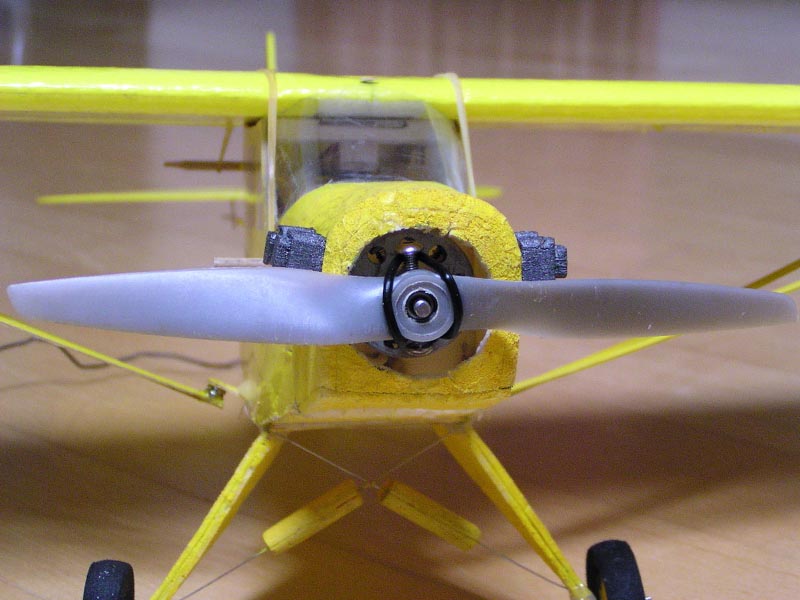

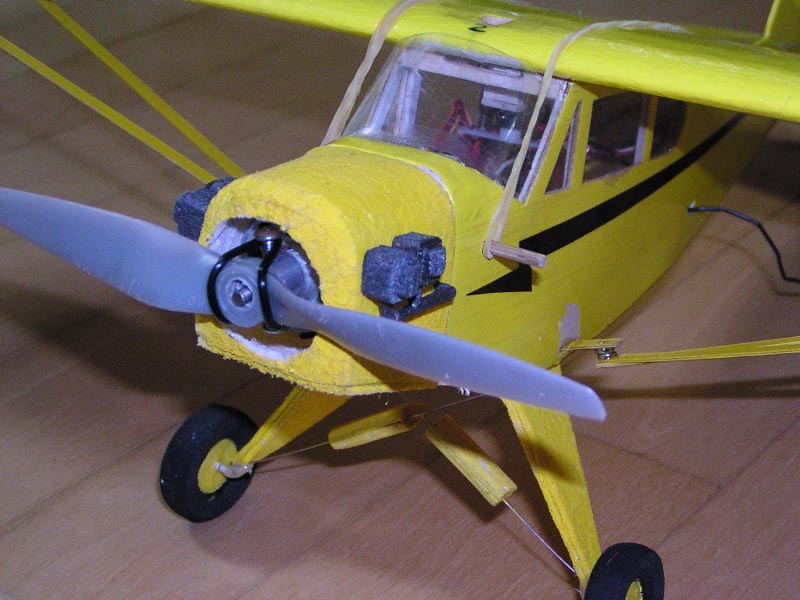

CD BL 모터 캔을 쑤욱~ 잘 뺄 수 있도록 카울은 동그랗게 잘라내셨네요.

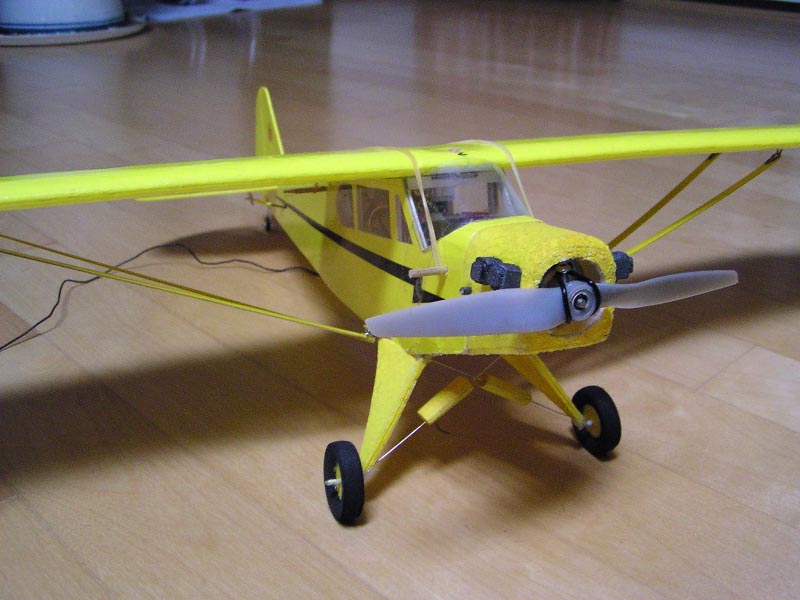

이런 모습으로 개조가 되었습니다.

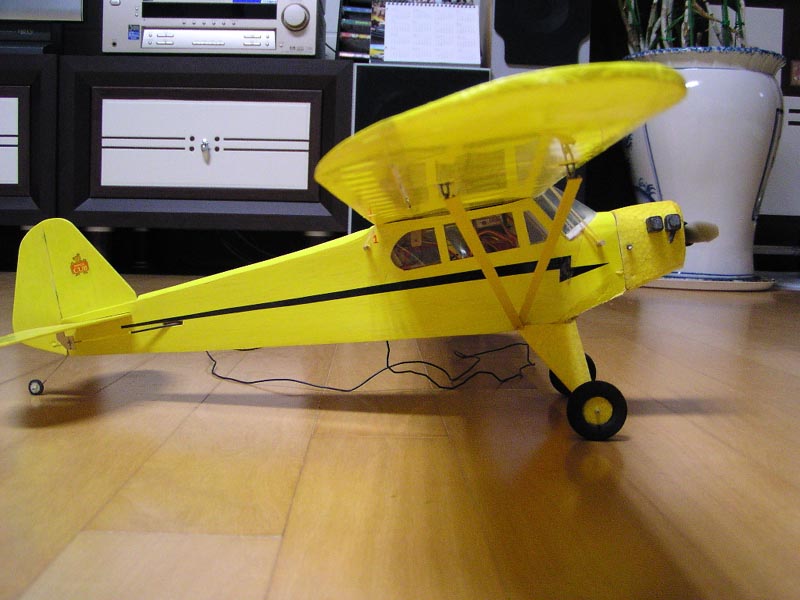

측면에서 한 컷. 아직 기체가 생생합니다.^^


아래는 시중의 프롭세이버를 이용하여 CD BL 모터를 개조하신 내용입니다. 충격에 샤프트가 휘거나 캔과 분리되는 일이 잦았는데 개조하신 후에는 무지 튼튼해졌다고 하십니다.^^

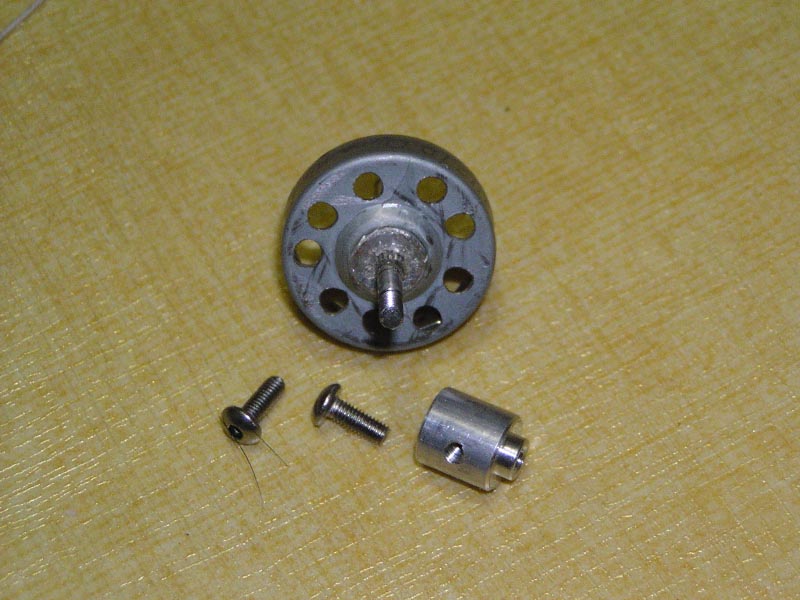

준비물입니다. CD BL 모터와 내경 3mm 의 알루미늄 프롭세이버.

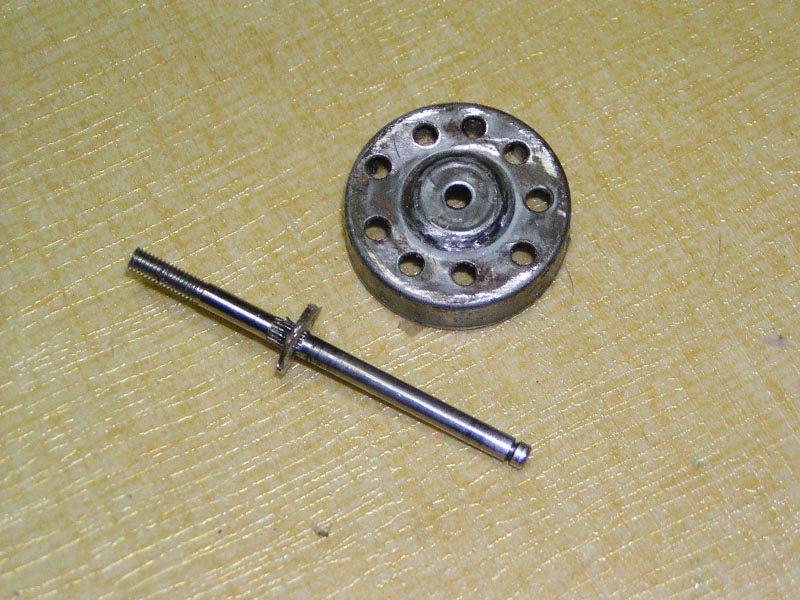

캔과 샤프트를 분리하고 샤프트의 기어물림 부분은 줄로 갈아내거나 그라인딩합니다. 그래야 프롭세이버가 쏙 들어갑니다.

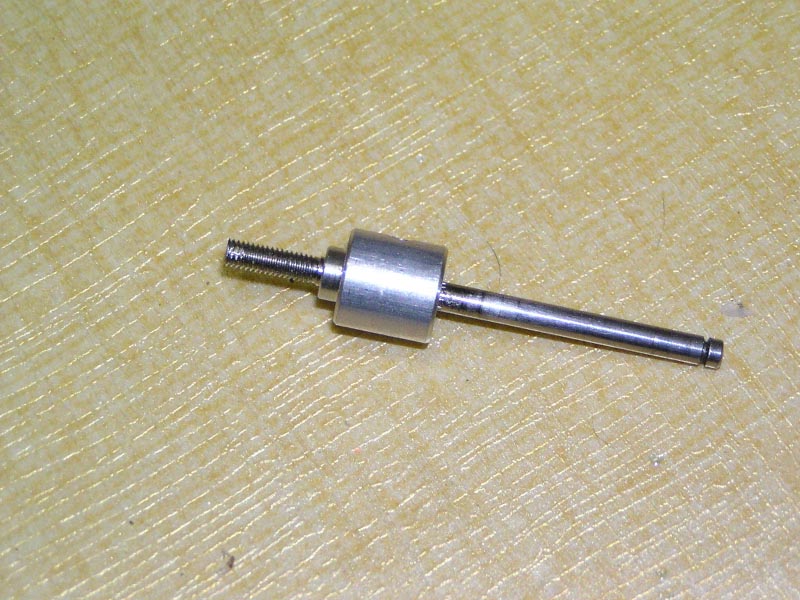

샤프트에 프롭세이버를 끼우고 남는 샤프트 앞부분은 제거합니다.

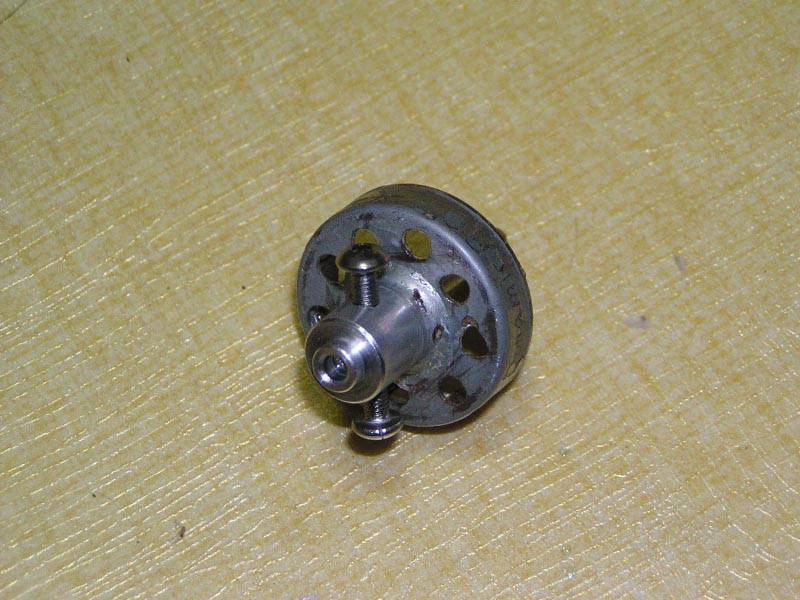

샤프트를 프롭세이버가 캔에 닿도록 밀어넣고 접착하면 완성입니다.


좋은 정보 보내주신 박대순님께 감사드립니다. 즐거운 비행 하십시오.^^
